| 起源の場所 | 呼出し |
| ブランド名 | Broadcom |
| 証明 | ROHS |

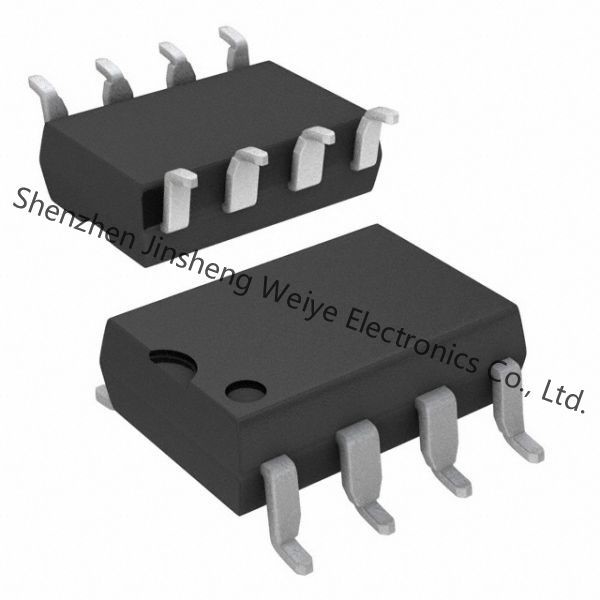

| モデル番号 | HCNW136-500E |
プロダクト細部
これらのダイオード トランジスター オプトカプラーは入出力間の電気絶縁材を提供するのにLEDと統合されたフォトディテクター間の絶縁層を使用する。基盤コレクター キャパシタンスの減少による慣習的なフォトトランジスターのカプラーの百回にフォトダイオード バイアスおよび出力トランジスター コレクターの増加のための別の関係はスピードをあげる。これらの単一チャネルオプトカプラーは8 Pinすくい、SO-8およびワイドボディのパッケージ構成で利用できる。
•高速:1 Mb/s
•互換性があるTTL
•、SO-8のワイドボディのパッケージ8 Pinすくいで利用できる
•開いたコレクター出力
•安全承認
ULは–承認されたUL1577 CSAごとの1分（HCNWおよび選択020装置の1分の間5000 Vrms）の間3750 Vrmsを確認した
IEC/EN/DIN EN 60747-5-2は承認した
– VIORM = SO8装置のための560ボルトのピーク
– VIORM =すくい300mil装置のための630ボルトのピーク
– VIORM =すくい400milの（ワイドボディの）装置のための1414ボルトのピーク
•利用できるデュアル・チャネル版（253X/053X/0534）
•高圧絶縁材
•映像信号の分離
•ライン受信機
•転換されたモード電源のフィードバックの要素
•高速論理の地面の分離
– TTL/TTL、TTL/CMOS、TTL/LSTTL
•脈拍の変圧器を取り替える
•遅いフォトトランジスターのアイソレーターを取り替える
•アナログ信号の地面の分離
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | Broadcom |
| 製品カテゴリ | トランジスター出力オプトカプラー |
| シリーズ | - |
| 包装 | 互い違いの包装 |
| パッケージ場合 | 8-SMDのカモメの翼 |
| 入力タイプ | DC |
| 作動温度 | -55°C | 85°C |
| 土台タイプ | 表面の台紙 |
| 出力タイプ | 基盤が付いているトランジスター |
| 数のチャネル | 1つのチャネル |
| 製造者装置パッケージ | 8-DIPカモメの翼 |
| データ レート | 1 Mbps |
| 定格出力の流れ | 8mA |
| 電圧出力最高 | 20V |
| 現在DC前方最高 | 25mA |
| 電圧分離 | 5000Vrms |
| Vf | 1.68V |
| 現在の移動比率 | 15% @ 16mA |
| 現在移動比率最高 | - |
| 時間を消しなさい | 1μs、1μs （最高） |
| 上昇落下時間Typ | - |
| Vceの飽和 | - |
| Pd力消滅 | 100 MW |
| 最高使用可能温度 | + 70 C |
| 実用温度範囲 | 0 C |
| Vf前方電圧 | 1.68 V |
| 分離電圧 | 5000 Vrms |
| 出力現在 | 8 mA |
| Vr逆電圧 | 3ボルト |
| 前方現在 | 16 mA |
| パッケージ場合 | PDIP-8カモメの翼 |
| 現在移動比率 | 50% |
| 最高コレクター現在 | 8 mA |
形態、パッケージ、機能多用性がある部品
| Part#製造業者 | 記述 | 製造業者 | 比較しなさい |
| HCNW136-500E 光電子工学 |
1つのチャネルの論理の出力オプトカプラー、1Mbps、0.400インチ、広いボディ、表面の台紙、DIP-8 | Avagoの技術 | HCNW136-500E対HCNW136-500E |
記述
