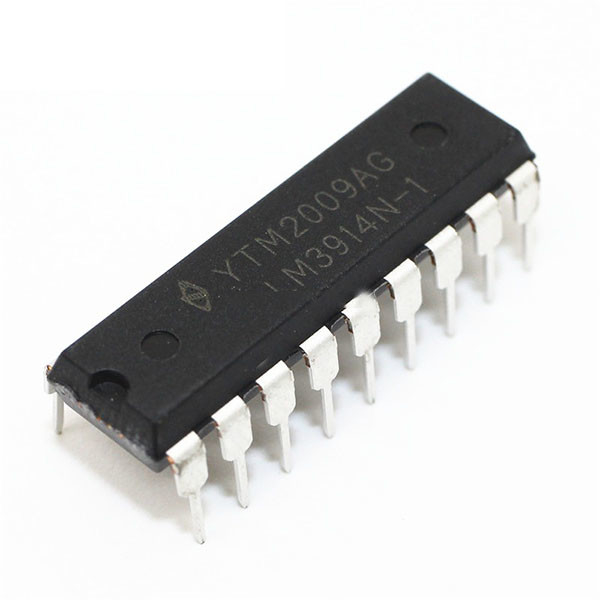

LM3914N-1運転者IC CADは器械使用のアンプICを模倣する

LM3914N-1運転者CADモデル、データ用紙

記述

LM3914はアナログの電圧レベルを感じ、10のLEDsを運転する線形アナログ表示装置を提供する単一集積回路である。単一ピンは移動点から棒グラフに表示を変える。LEDsへの現在のドライブは調整され、プログラム可能であり、抵抗器のための必要性を除去する。この特徴は3Vよりより少しからの全システムの操作を可能にする1つである。
回路は自身の調節可能な参照および正確な10ステップ分圧回路を含んでいる。低バイアス現在の入力バッファはひく信号を受け入れるまたはV-は上でまたは地下の35Vの入力に対して、まだ保護を必要としていない。緩衝は精密ディバイダーに参照される10の個々のコンパレーターを運転する。徴候の非直線性は広い温度較差に1/2%にこうして、普通保持することができる。
多様性はLM3914にコントローラー、視覚警報および拡大されたスケール機能が表示システムに容易に加えられるように組み込まれていた。回路は多くの色のLEDs、かlow-current電球を運転できる。多くのLM3914sは「100つ以上の区分に20の表示を形作るために」鎖でつなぐことができる。分圧回路の両端は2人の運転者がゼロ中心のメートルに作ることができるように外的に利用できる。
LM3914はアナログのメートル回路として適用し非常に易い。1.2Vフル・スケールのメートルは10表示に加えて15V供給に1つの抵抗器および単一3VだけLEDs要求する。1つの抵抗器が鍋なら、LEDの明るさ制御になる。簡単だったブロック ダイヤグラムのilustratesこの非常に簡単なextermnalの回路部品。
点モードで、わずか重複があるときまたは（約1 mV） 「衰退しなさい区分の間で」。これは決してすべてのLEDsが" off "である、こうしてどの曖昧な表示でも避けること保証し。さまざまで新しい表示は可能である。
表示柔軟性の多くはすべての出力が個々であるという事実、DCから調整した流れを得る。さまざまな効果をこれらの流れの調整によって達成することができる。個々の出力はそう「staginを含むコントローラ機能 トランジスター、またLEDを同時に運転できる

LM3914N-1接続図

LM3914N-1ブロック ダイヤグラム

特徴

·ドライブLEDs、LCDsまたは真空Fluorescents
·外的の棒または点の表示モードのSelectablebyのユーザー
·100つのステップの表示に拡張できる
·1.2Vからの12Vへの内部電圧参照
·3Vよりより少しの単一の供給と作動する
·入力はひくために作動する
·2 mAから30mAにプログラム可能な出力電流
·多重切換えか相互作用無しBetweenOutputs
·損傷のorFalseの出力のない入れられた抵抗+35V
·LEDの運転者は現在の調整されてのオープン コレクター出力する
·出力はTTLまたはCMOSの論理とインターフェイスできる
·内部10ステップ ディバイダーはandcan浮遊である電圧の参照されたtoaの広い範囲である

LM3914N-1典型的な適用

データ用紙

次与えられるリンク データ用紙をダウンロードできる。

                                         LM3914N-1データ用紙
