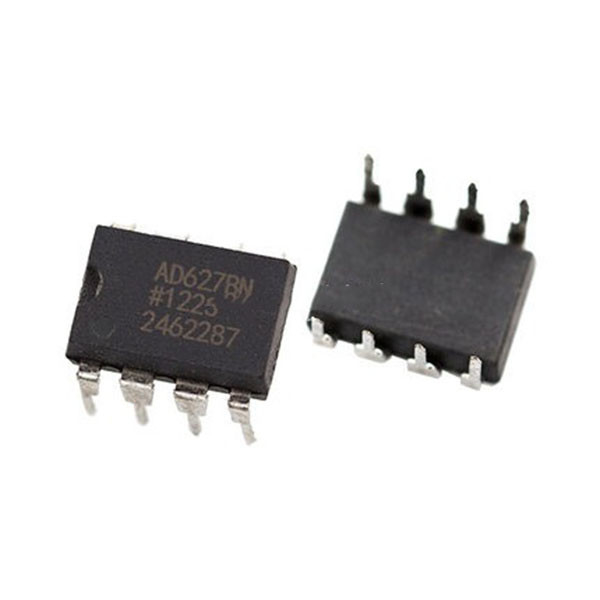

AD627BNZの器械使用のアンプ:特徴、適用[FAQ]

記述

AD627は統合されての単一および二重の柵に柵の出力振動を提供するマイクロパワー器械使用のアンプ（±18 V）の供給への+2.2ボルト。AD627は85のただμAの最高で作動している間優秀なACおよびdcの指定を提供する。
AD627はユーザーの単一の外的な抵抗器の間の詐欺が付いている装置の利益を置くことを許可によって優秀な柔軟性を提供するか。8鉛の業界標準のpinout構成への形成。
外的な抵抗器無しで、AD627は5.の利益のために形成される。外的な抵抗器を使うと、それは1000までの利益に置くことができる。
広い供給電圧の範囲（±18 V）への+2.2ボルトはおよびマイクロパワー消費電流AD627に広い応用範囲のための完全な適合を作る。単一供給操作、低い電力の消費および柵に柵の出力振動は電池式の適用のためのAD627理想を作る。その柵に柵の出力段階は低い供給電圧から作動するときダイナミック レンジを最大にする。二重供給操作（±15 V）および低い電力の消費は4つから20のmAループ動力システムを含む産業適用のためのAD627理想を、作る。
AD627は他のマイクロパワー器械使用のアンプとは違う性能を、妥協しない。低電圧のオフセットは、漂流、利益間違いを相殺し、利益漂流はシステムの間違いを最小にする。AD627はまた頻度上の優秀なCMRRの提供によって頻度上の間違いを最小にする。CMRRが高いHz 200まで残るので、回線雑音およびライン倍音は拒絶される。AD627は優秀な性能、使用より少ないサーキット ボード区域、および費用をマイクロパワー分離した設計よりより少し提供する。

Pinの図表

ブロック ダイヤグラム

特徴

·マイクロパワー、現在の85のμAの最高の供給
·広い電源の範囲（±18 V）への+2.2ボルト
·使いやすい
·利益は1つの外的な抵抗器によって置いた
·1000に範囲5 （抵抗器無し）を得なさい
·分離した設計より高性能
·柵に柵の出力振動
·高精度なdcの性能
·0.03%の典型的な利益正確さ（G = +5） （AD627A）
·10 ppm/°Cの典型的な利益漂流（G = +5）
·125のμVの最高の入力オフセット電圧（AD627Bの二重供給）
·200のμVの最高の入力オフセット電圧（AD627Aの二重供給）
·1つのμV/°Cの最高は入れたオフセットの電圧漂流（AD627B）を
·3 μV/°Cの最高は入れたオフセットの電圧漂流（AD627A）を
·10 nAの最高の入力バイアス流れ
·騒音:38 nV/√Hz RTIの騒音@ 1つのkHz （G = +100）
·優秀なAC指定
·AD627A:77 dB最低CMRR （G = +5）
·AD627B:83 dB最低CMRR （G = +5）
·80のkHzの帯域幅（G = +5）
·0.01%への135のμsの演算時間（G = +5、5ボルトのステップ）

適用

·4つから20のmAのループ動力の適用

• ·低い電力の医学の器械使用ECG、EEG
• ·トランスデューサーのインターフェイス
• ·熱電対のアンプ
• ·工業プロセス制御
• ·データ収集低い電力
• ·携帯用電池式の器械

データ用紙

次与えられるリンク データ用紙をダウンロードできる。

                                  AD627BNZデータ用紙
